从沙子到芯片：揭秘处理器的奇幻蜕变之旅

从沙子到芯片：揭秘半导体背后的科技奇迹与未来革命

　　 7月8日消息，众所周知，硅是芯片制造的基础材料，而它最常见的来源，竟然是海滩上随处可见的沙子。 从科技发展的角度来看，这种看似普通却又不可或缺的物质，恰恰体现了自然与现代工业之间深刻的联系。我们日常生活中所依赖的高科技产品，其根源竟然如此平凡，这让人不禁对自然的力量和科学的奥秘产生更多敬畏。

　　 但从一粒普通的石英砂到能够承载数十亿晶体管的硅晶圆，经历的是一场跨越物理与化学领域的蜕变。

　　 第一步：从石英砂到冶金级硅，打破硅与氧之间的紧密结合

　　 硅元素在自然界中主要以二氧化硅（SiO₂）的形式存在，其在地球上的含量非常丰富。尽管普通沙子也可以用于提取硅，但现代半导体产业为了获得更高纯度的硅，通常采用纯度极高的“石英砂”，也被称为“硅砂”。这种材料主要来源于风化后的花岗岩和石英脉矿。

　　 其硅含量高达95%，杂质少，物理结构更有利于熔炼与晶体生长，堪称自然界中硅元素最纯净的“天然仓库”。 这种高纯度的硅资源在工业应用中具有重要价值，尤其在半导体和光伏产业中，能够显著提升材料性能和生产效率。其天然形成的纯净特性，为相关技术的发展提供了宝贵的原材料基础，显示出自然界的独特优势。

　　 二氧化硅中的硅和氧原子结合非常紧密，无法直接利用，必须通过高温还原处理。这一过程通常在大型电弧炉中进行，将二氧化硅与碳（如煤炭和木屑）在高达1800°C的高温条件下发生还原反应，生成硅和一氧化碳气体：SiO₂ + 2C → Si + 2CO↑

　　 反应生成的固态产物称为冶金级硅，其纯度大约为98%至99%。这一步类似于从矿石中初步提炼出金属，虽然已经脱离了原始状态，但仍然含有大量杂质，只能用于炼钢和制造合金等工业用途。全球每年生产的数百万吨冶金级硅中，仅有不到1%能够进入下一步的加工过程。

　　 第二步：从冶金级硅到多晶硅，提纯至11个9的纯净

　　 要成为半导体的“基石”，硅的纯度必须达到极高的标准。冶金级硅首先与氯化氢反应，生成液态的三氯硅烷（SiHCl₃），这一步类似于将粗糖溶解成糖浆，使得杂质更容易被分离。 在这一过程中，硅的提纯显得尤为重要。三氯硅烷作为关键中间产物，不仅提高了后续提纯的效率，也标志着半导体材料制造进入了一个更为精细的阶段。这种工艺的成熟，是推动整个半导体产业发展的基础之一。

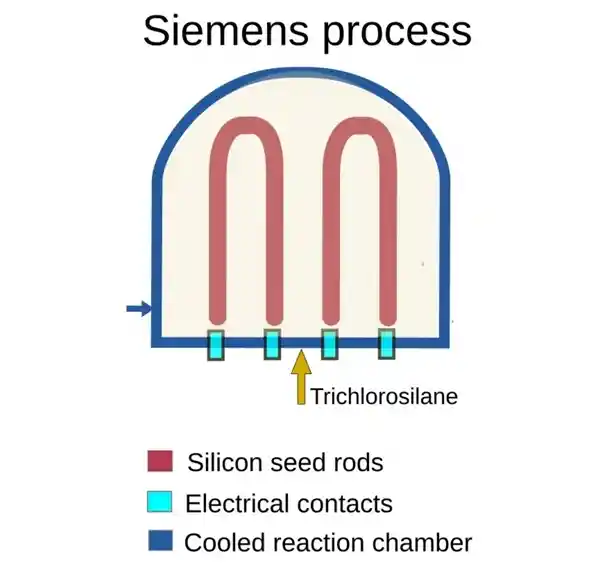

　　 随后，在1100°C的钟形反应炉中，经过蒸馏净化的三氯硅烷被气化并进行还原反应，硅原子逐渐沉积在炉内的载体上，最终形成高纯度的多晶硅棒，这一过程是“西门子法”提纯环节中的关键步骤。该技术长期以来被视为生产高品质多晶硅的重要手段，其工艺稳定性和产品纯度得到了广泛认可。随着新能源产业的快速发展，对高纯度硅材料的需求持续增长，这也促使相关技术不断优化和升级，以满足更严格的品质要求。

　　 最终得到的多晶硅纯度高达 99.999999999%（11个9），就像黑糖被反复精炼成晶莹的白砂糖。这种近乎完美的纯净度至关重要，哪怕百万分之一的杂质，都可能导致后续芯片失效。

　　 至此，硅终于摆脱了 “工业材料” 的身份，成为半导体产业的 “候选者”。

　　 第三步：从多晶硅到单晶硅棒，让原子按照一定的秩序排列，如同组建一支“纪律部队”。这一过程不仅体现了材料科学的精妙，也展现了现代工业技术的严谨与高效。在半导体制造中，单晶硅的纯度和结构稳定性至关重要，而这一转变正是实现高性能芯片的基础。随着科技的不断进步，这种对微观世界的精准控制，正推动着整个电子产业向前发展。

　　 多晶硅虽纯，内部原子排列如同混乱的人群；而芯片需要的是原子有序排列的“单晶结构”，这就需要“柴可拉斯基法（Czochralski Process）”来发挥作用。

　　 多晶硅被放入坩埚中加热至1420°C熔化，随后将一根单晶硅制成的“晶种棒”缓慢插入熔融的硅液中，并同步精确控制其旋转与拉升速度。这一过程是制造单晶硅的关键步骤，直接影响最终产品的纯度与性能。 在当前全球对半导体材料需求持续增长的背景下，这种高精度的工艺流程显得尤为重要。1420°C的高温要求设备具备极高的稳定性和耐久性，而晶种棒的精准操控则体现了技术的成熟度与工业水平。随着新能源和电子信息产业的快速发展，单晶硅作为核心材料，其生产质量直接关系到相关产业的技术进步与竞争力。

　　 在制作棉花糖的过程中，糖浆会沿着竹签的方向拉伸出有序的糖丝，同样地，硅原子也会按照晶种的排列方式逐步“生长”，最终形成一根圆柱状的单晶硅棒。这根硅棒中的原子排列整齐有序，如同经过严格训练的队伍，为后续芯片的电学性能打下了坚实的基础。

　　 第四步：切割与加工，从硅棒到硅晶圆

　　 单晶硅棒需经过切割、研磨、抛光等一系列“精修”工艺：首先被切割成厚度约为0.5毫米的薄片，随后通过精密研磨去除表面损伤，最后采用化学抛光使表面达到纳米级的平整度。

　　 这些薄如蝉翼的圆片，就是我们所说的 “硅晶圆”。目前全球硅晶圆市场主要由日本信越化学、胜高和中国台湾环球晶掌控，其中信越化学占据三成以上份额，是台积电等顶级代工厂的核心供应商。

　　 第五步：从硅晶圆到芯片，微观世界的 “造芯术”

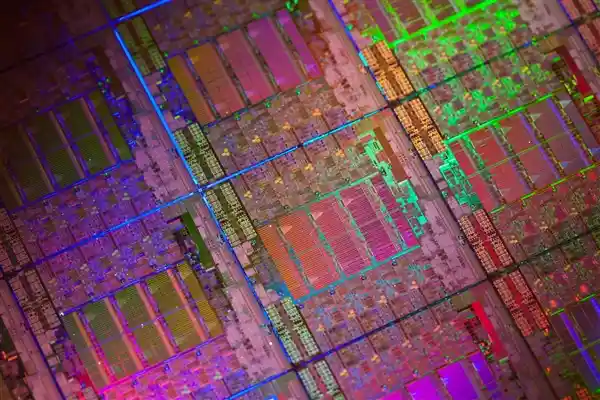

　　 最后，从硅晶圆到芯片，是一场更加精细、更加复杂的“微观雕刻”过程。如果说硅晶圆是芯片的“毛坯”，那么芯片制造就是在这一薄片上进行“装修”，以纳米级别的精度“绘制”出数十亿个晶体管，并搭建起复杂的电路结构。

　　 这一过程涵盖上百道工序，其核心可归纳为五个关键阶段： 在当前的工业生产中，许多复杂产品的制造都离不开精细的流程管理。从原材料的准备到最终成品的出厂，每一个环节都至关重要。虽然具体的工序数量可能因行业而异，但可以肯定的是，这些工序的协同配合是确保产品质量和效率的关键。将整个流程浓缩为五大核心阶段，不仅有助于提高管理效率，也能让外界更清晰地理解背后的运作逻辑。这种梳理和提炼，既是对专业性的尊重，也是对公众知情权的一种回应。

　　 1、预处理：给 “毛坯” 穿层 “防护衣”

　　 硅晶圆虽已足够平整，却需先经过严格清洗，去除表面残留的微小颗粒和金属杂质 ，哪怕 0.1 微米的杂质都可能毁掉后续电路。清洗干净后，晶圆会被送入高温炉，表面与氧气反应生成一层二氧化硅薄膜，这层薄膜既是绝缘层，也是后续工序的 “防护盾”。

　　 2、光刻：用 “光” 画出纳米电路图

　　 这一步是芯片制造的 “灵魂”。先在晶圆表面涂上感光的光刻胶，再用光刻机（如 EUV 光刻机）将设计好的电路图案投射到胶上。曝光后的光刻胶会发生化学变化，经显影后，电路图案就像 “模板” 一样留在晶圆上，精度可达纳米级（如 3nm 制程，线条比头发丝细几万倍）。

　　 3、刻蚀与掺杂：雕出能 “开关” 的晶体管

　　 刻蚀：按光刻的 “模板”，用等离子体或化学溶液 “腐蚀” 掉未被保护的部分，把电路图案永久刻在硅片上，形成凹槽、导线等结构。

　　 掺杂：向硅中注入微量杂质，如硼或磷，使局部区域转变为可导电的“半导体”，最终形成晶体管——芯片的基本开关，从而实现电信号的通断控制。 在当前科技快速发展的背景下，这种通过掺杂实现半导体性能的技术依然是现代电子工业的基石。它不仅体现了材料科学与电子工程的深度融合，也展现了人类对微观世界精准操控的能力。晶体管作为芯片的核心组件，其性能直接关系到整个电子设备的效率与稳定性。随着技术不断进步，如何进一步提升掺杂精度、优化晶体管结构，将成为推动芯片发展的重要方向。

　　 4、金属化：连接数十亿 “开关”

　　 单个晶体管无法独立运作，必须通过“薄膜沉积”工艺，利用金属（如铜）在晶圆表面制造导线，将数十亿个晶体管按照电路设计连接起来，形成完整的运算结构。

　　 5、切割与测试：从 “圆片” 到 “芯片”

　　 最后，晶圆经过切割，成为一个个独立的芯片，随后经过严格的测试与筛选，合格的产品会被封装，最终形成我们日常所见的芯片。这些芯片作为手机、电脑等电子设备的“大脑”，在现代科技中扮演着至关重要的角色。 从产业发展的角度来看，芯片制造不仅是技术密集型行业，更是国家科技实力的重要体现。随着全球对高性能计算和人工智能需求的不断增长，芯片的生产与研发正变得愈发关键。确保芯片的质量与稳定性，不仅关系到产品的性能，也直接影响用户的使用体验和行业的持续发展。

　　 从硅晶圆到芯片，每一道工序都体现了对精度的极致追求，纳米级别的加工让一片薄薄的硅片，最终具备了强大的计算能力。
